雨水收集系统

一、雨水收集系统简介

　　雨水收集系统收集屋面雨水，经雨水管道收集后，经过截污挂篮可以拦截2mm较大垃圾和树叶，雨水弃流过滤装置可以排除前期2-5mm污染严重的雨水排掉，前期预处理设备能很好的去除水中70%的污染物和垃圾，从而干净的雨水流入PP蓄水模块蓄水池。我司使用的模块为国内领先的柱状可清洗模块，具有运输方便、组装便利，安装方便的明显特点，而且产品设置了清洗通道，可以设置冲洗管道，进行冲洗，同时设置有排污沟，可以将沉淀物排出，从而避免了日久天长池底形成沉泥，影响水质和蓄水效果。

　　蓄水池后端添加了雨水地埋一体机，对水质进行进一步的净化处理，以保障净化出水达到用水水质要求。

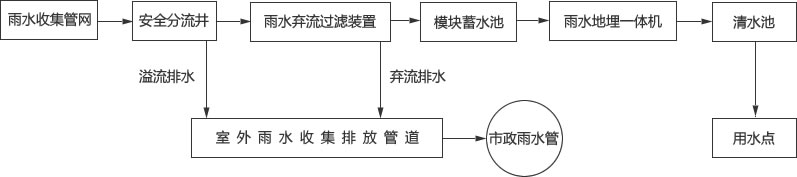

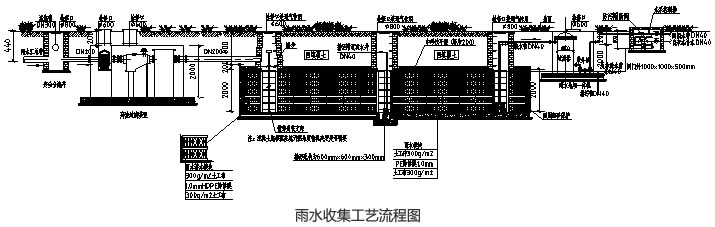

二、雨水收集工艺流程

三、工艺说明

　　1、预处理系统（雨水弃流过滤装置）

　　雨水弃流过滤装置内雨水先经过格栅，可以拦截较大垃圾和树叶等，格栅设有提手，可以在地面使用钩子方便地将篮子中的沉淀沙粒和过滤产生的垃圾清理出去，有效保护后期装置的正常工作。

　　由于降雨过程中，初期的雨水冲刷屋面和路面，其中夹杂着大量的粉尘和泥沙，水质较差，应对其进行弃流处理，弃流雨水直接排入市政雨水管网，对后期较为清澈的雨水进行收集储存后经适当的处理回用，以减少处理工序和降低运行费用等。

　　上述弃流过滤装置依靠重力作用实现对初期雨水的弃流，雨水将首先通过低位敝口的排污管排放掉。在雨水增大后，打在挡板上的压力增大，位于排污管上端的浮球在水流压力的作用下将排污管关闭，桶中液位升高，雨水通过水平的过滤网进行过滤后流向出水口，进行收集。雨停后，随装置中存储的雨水的减少，浮球在弹簧弹力的作用下自动复位，将桶中过滤产生的垃圾带出，从而实现初期雨水的弃流、过滤。自动排污等多种功能。

　　初期径流弃流量应按照下垫面实测收集雨水的COD、SS、色度等污染物浓度确定。当无资料时，屋面弃流可采用2-3mm径流厚度，地面弃流可采用3-5mm径流厚度。

　　2、雨水PP蓄水模块蓄水池

　　项目的蓄水池采用目前流行的水也建造方式，PP模块方式完成。此类产品特别适合大水池使用，具有运输方便、组装便利、储水率高的特点，而且施工快捷，可以大大提高工作效率。

　　我司在该项目中使用PP水池为可清洗型蓄水模块，设置有冲洗管安装位置，吸附垃圾冲洗措施，底部沉泥冲洗措施。可以解决模块吸附垃圾清理的问题，以及底部沉淀物排放问题，保证了蓄水池的有效蓄水性和出水水质。

　　3、深度处理系统

　　本项目在深度净化方面设置了雨水地埋一体机，内部配有多介质过滤器、紫外线消毒装置，一体化的设计，完美的结合集过滤、循环、加药消毒、排污于一体的净化设备，可以达到绿化浇洒的出水水质。

　　4、自动控制说明

　　采用雨水系统控制器进行控制，控制器采用芯片程序控制，配有显示屏，可以做到对各蓄水液位的监控，水泵的工作，净化设备的控制，同时监控供水、排水、补水等情况。
